BPXZ-135kVA/108kV

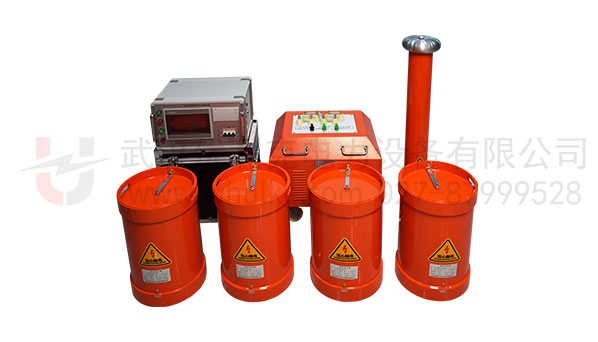

變頻串聯諧振耐壓試驗裝置

功能：

該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器

特征：

滿足300mm2,35kV 電纜交流耐壓試驗，滿足4000kVA/10kV以下變壓器交流耐壓試驗；10kV開關等變電站設備的交流耐壓試驗

全國服務電話：153 7754 9268(同微信)/027-8799 9528

產品手冊下載

適用范圍

1、10kV/300mm2電纜3km的交流耐壓試驗，電容≤1.1265uF, 試驗頻率30-300Hz,試驗電壓22kV, 試驗時間5min。（該諧振設備支持試驗電壓為18kV時，連續運行60min)
2、10kV開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。
3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV,試驗時間1min。
5、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

技術參數

額定容量	135kVA
額定電壓	27kV; 54kV；108kV
額定電流	5A；2.5A；1.25A
測量精度	系統有效值1.5級
工作頻率	30～300Hz
裝置輸出波形	正弦波
品質因素	裝置自身Q≥30(f=45Hz)
波形畸變率	輸出電壓波形畸變率≤1%
輸入電源	單相220或三相380V電壓，頻率為50Hz
工作時間	額定負載下允許連續60min；過壓1.1倍1分鐘
溫升	額定負載下連續運行60min后溫升≤65K
保護功能	過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
環境溫度	－20℃-55℃
相對濕度	≤90%RH
海拔高度	≤3000米

試驗時設備組合方式

組合方式	電抗器選擇（33.75kVA/27kV四節）	激勵變壓器輸出端選擇	試驗電壓(kV)
10kV/300mm²電纜3km	使用四節電抗器并聯	1.5kV	≤22kV
10kV開關等變電站設備	使用三節電抗器串聯	3kV	≤42kV
35kV/300mm²電纜1km	使用電抗器兩節串聯兩組并聯	3kV	≤52kV
35kV/31500kVA主變	使用四節電抗器串聯	6kV	≤68kV
35kV開關等電氣設備	使用四節電抗器串聯	6kV	≤95kV

系統配置參數

變頻電源	型號數量	BPXZ-7.5kW ，1臺
	額定輸出容量	7.5kW
	工作電源	220/380±10%V（單/三相），工頻
	輸出電壓	0–400V
	額定輸入電流	18.75A
	額定輸出電流	18.75A
	電壓分辨率	0.01kV
	電壓測量精度	1.5%
	頻率調節范圍	30–300Hz
	頻率調節分辨率	≤0.1Hz
	頻率穩定度	0.1%
	運 行時 間	額定容量下連續60min
	溫升	額定容量下連續運行60min元器件最高溫度≤65K
	噪聲水平	≤50dB
	尺寸重量	（長寬高mm）：400×280×400；約10kg
激勵變壓器	型號數量	JLB-5kVA/1.5/3/6kV/0.4kV，1臺
	額定容量	7.5kVA
	輸入電壓	0～400V
	輸出電壓	1.5/3/6kV
	結 構	干式
	外形尺寸和重量	（長寬高mm）：450×330×430；約50kg
高壓諧振電抗器	型號數量	DK-33.75kVA/27kV，4節
	額定容量	33.75kVA
	額定電壓	27kV
	額定電流	1.25A
	電感量	110H/單節
	品質因素	Q≥30 (f=45Hz)
	結 構	干式
	外形尺寸和重量	φ302×435mm；約55kg
電容分壓器	型號數量	FRC-1000pF/110kV
	額定電壓	110kV
	額定電容量	1000pF
	介質損耗	tgσ≤0.5%
	分壓比	1500：1
	測量精度	有效值1.5級
	外形尺寸和重量	φ140×1000；約8kg

生產專利證書
