試驗目的：

　　直流耐壓主要考驗電纜的絕緣強度，是檢查油紙電纜干枯、氣泡、紙絕緣中的機械損傷和工藝包纏缺陷的有效方法，直流泄漏電流測試可靈敏的反映電纜絕緣受潮和劣化狀況。

　　電纜在直流電壓的作用下，絕緣中的電壓按電阻分布，當電纜絕緣存在著發展性局部缺陷時，試驗電壓將集中加至其余尚未損傷部分，增加了產生電擊穿的機會，使局部絕緣缺陷更易暴露。

　　試驗儀器：

　　ZGF型直流高壓發生器：該設備主要用于對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。主要包括ZV大功率機箱、倍壓筒及微安表。

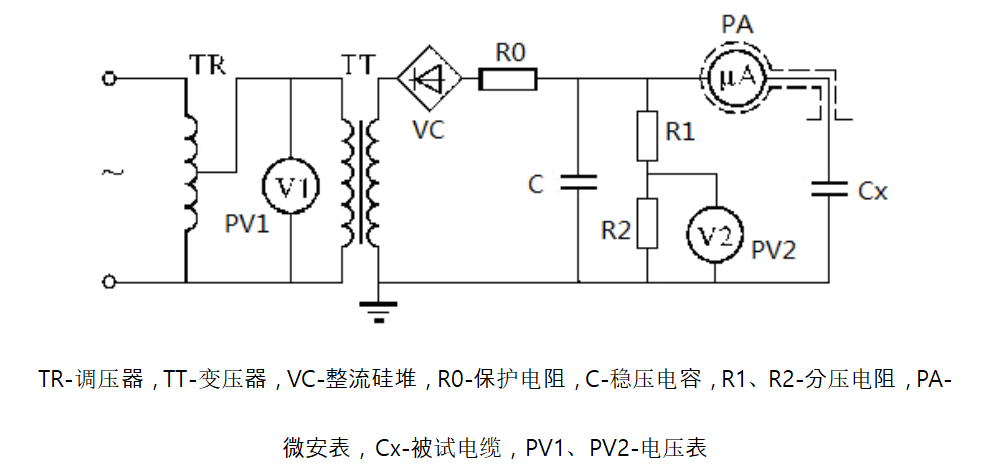

　　試驗接線：

　　試驗步驟：

　　1) 將被測相電纜充分放電接地，將測試儀的控制箱、倍壓筒、放電棒接地。

　　2) 用專用電纜連接控制箱與倍壓筒。

　　3) 將微安表安裝在倍壓筒的頂部。

　　4) 將被測相電纜一端芯線用高壓屏蔽線引到測試儀微安表接線柱上，將其余兩相芯線兩端短路接地。并將所有電纜的外護套短路接地。

　　5) 將被測相電纜芯線上的接地取下，接通電源，合上電源刀閘。

　　6) 開始加壓，加壓至各個電壓點停留1min時，從高壓微安表讀取電流值，并記下電流表的讀數。

　　7) 在最后一個試驗電壓下持續耐壓共15min，時間到記下電流表的讀數。

　　8) 在耐壓試驗內若未出現異常，即可降壓。降至零位時按下停止按鈕，切斷高壓輸出。并將電源開關放在關斷位置，并拉開試驗刀閘。

　　9) 先用放電棒經電阻放電，然后再將升壓設備的高壓部分短路接地，直接對地放電后拆線。

　　試驗標準：

　　直流耐壓試驗及泄漏電流試驗測量，應符合下列規定：

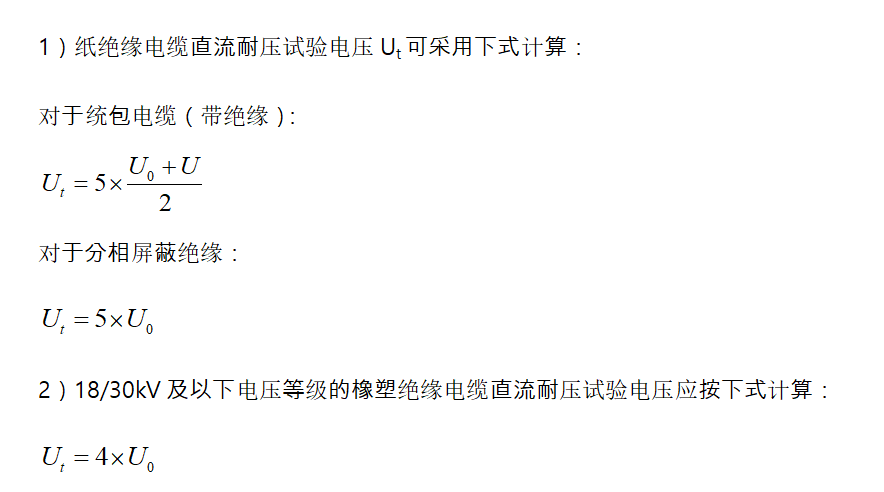

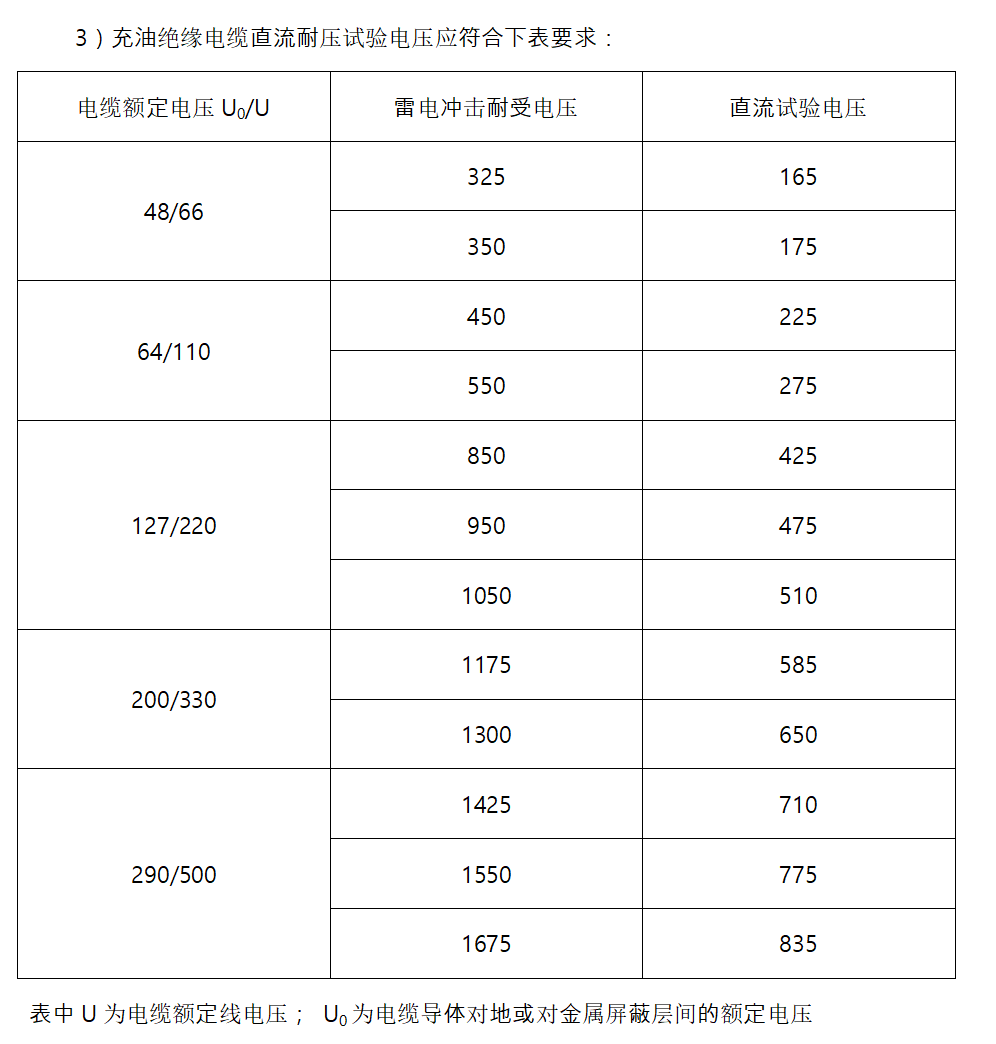

　　(1)直流耐壓試驗：

　　(2)試驗時，試驗電壓可分4-6個階段均勻升壓，每階段停留1min，并讀取泄漏電流值。試驗電壓升至規定值后維持15min，其間讀取1min和15min時的泄漏電流。測量時應消除雜散電流的影響。

　　(3)紙絕緣電纜泄漏電流的三相不平衡系數(最大值和最小值之比)不應大于2;當6/10kV及以上電纜的泄漏電流小于20μA時，其不平衡系數不作規定。泄漏電流值和不平衡系數只作為判斷絕緣狀況的參考，不作為是否能投入運行的判據。其他電纜泄漏電流值不作規定。

　　(4)電纜泄漏電流具有下列情況之一，電纜絕緣可能有缺陷，應找出缺陷部位，并予以處理：

　　1)泄漏電流很不穩定;

　　2)泄漏電流隨試驗電壓升高急劇上升;

　　3)泄漏電流隨試驗時間延長有上升現象。

　　試驗注意事項：

　　1) 保護接地與工作接地以及放電棒的接地線均應單獨接到試品的地線上，嚴禁各接地線相互串聯。

　　2) 當發生以下現象時，表示試品已經被擊穿，應立即停止加壓并降壓。當被試品發出響聲、冒煙、出氣、閃弧、燃燒等，電流表指針突然擺動或者表指針突然升高。

　　3) 微安表接在高壓側。

　　4) 在高壓側通過分壓器直接測量電壓。

　　5) 試品與周圍物體應有足夠的安全距離。

　　6) 試驗前應將試品對地直接放電5min以上。

　　試驗周期：

　　直流耐壓和泄漏電流試驗的周期為1-3年或新做終端和接頭后進行。
